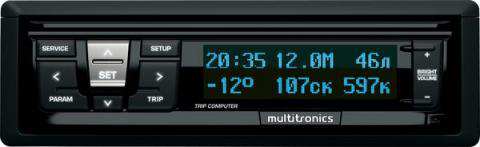

Multitronics RIF-500 (синий)

5 730

300

Новый мощный бортовой компьютер Multitronics RIF-500 предназначен для установки на инжекторные, дизельные (с поддержкой протокола диагностики OBD-2) иномарки и отечественные автомобили. Работа прибора возможна как с блоками управления (ЭБУ) различных машин, так и напрямую от датчика скорости и форсунки, что делает МК универсальным для установки.

Бортовой компьютер Multitronics RIF-500 обладает съемной лицевой панелью, что позволит уберечь от вандализма ваш автомобиль.

Multitronics RIF-500 предлагает пользователю свыше 200 функций, имеет морозостойкий графический дисплей высокого разрешения с градацией яркости и может производить диагностику большого числа машин. Применение нового 16-разрядного процессора делает работу МК наиболее точной и быстрой.

Использование уникальной функции контроля качества топлива позволит следить за исправностью систем автомобиля и выбирать качественное топливо.

К данному бортовому компьютеру возможно подключить до 2-х парктроников Multitronics (рекомендуемая версия 3.0 вперед и назад).

Бортовой компьютер Multitronics RIF-500 может устанавливаться в любой отсек из перечисленных типоразмеров:

  • 1DIN
  • 2DIN
  • ISO





Отличия бортового компьютера Multitronics RIF-500 от RI-500:

  • Морозостойкий высококонтрастный дисплей с диагональю 80 мм разрешением 256х64 точек с градацией яркости (цвета: синий или желтый).

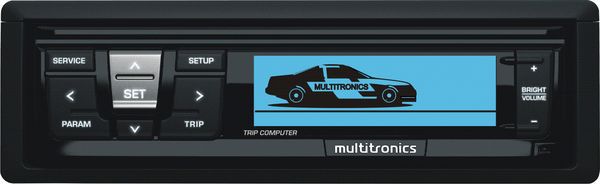

  • Анимированные заставки при переключении дисплеев и при начале новой поездки (возможность отключения заставки при начале поездки).



  • Увеличен диапазон времени графопостроителя в 2 раза.
  • Добавлено 2 дисплея по 4 параметра (мгновенные и средние).

- мгновенные параметры - Дисплей пользователя 5

  • Добавлен дополнительный тип графических дисплеев для мгновенных параметров (линейное отображение параметра).



  • Изменен вид списков в дисплеях Установок и ТО (в 4 строки).
  • Более подробные подписи в списках Установок и ТО (32 символа).

Основные особенности маршрутного компьютера Multitronics RIF-500:

Передняя панель маршрутного бортового компьютера Multitronics RIF-500 является съемной, что позволяет с легкостью отсоединить ее при выходе из автомобиля. При отсоединенной передней панели бортовой компьютер не привлекает к себе постороннего внимания и позволяет уберечь машину от вандалов и сохранить спокойствие своего владельца. При снятии панели текущее время и дата продолжают идти. И даже больше - они продолжают идти при отключении АКБ машины (не более 20 минут).



Морозостойкий высококонтрастный графический дисплей высокого разрешения

В бортовом диагностическом компьютере Multitronics RIF-500 применен новый большой (диагональ 80 мм) дисплей, сохраняющий высокое быстродействие даже при самых низких температурах. Высокое разрешение дисплея (256х64 символа) и возможность градации яркости позволяет выводить на него анимированные заставки и статичные рисунки с передачей полутонов - до сих пор это было недоступно другим бортовым компьютерам.

  • Время идет даже при отключенном аккумуляторе!

Текущее время не сбрасывается при отсоединении лицевой панели бортового компьютера, оно продолжает идти при ее отсутствии. Более того: текущее время и дата продолжают идти даже при полном отключении питания БК (на время не более 20 минут).

  • Легкое подключение!

Маршрутный бортовой компьютер Multitronics RIF-500 может подключаться к машине только с помощью колодки диагностики OBD-2 (идет в комплекте с прибором). При этом будет доступно большинство параметров.

  • Работа на дизельных машинах!

БК Multitronics RIF-500 может работать на дизельной машине, поддерживающей протокол диагностики OBD-2 (ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN).

  • Журнал поездок!

Возможно сохранение средних параметров 20 поездок за произвольный промежуток времени. Данные последней поездки сохраняются автоматически. Возможен так же режим автоматического сохранения всех поездок.

  • Продолжение поездки!

Можно настроить бортовой компьютер Multitronics RIF-500 таким образом, чтобы при включении зажигания данные о текущей поездке продолжались. Эта функция удобна, когда приходится делать небольшую остановку в пути, но данные не должны прерываться.

  • Контроль за качеством топлива!

Маршрутный бортовой компьютер Multitronics RIF-500 позволяет следить за качеством заправляемого топлива (с разрешением 0,1%!) и состоянием систем впрыска. Пользователь сохраняет данные о работе двигателя в памяти прибора (создает эталон работы двигателя), а затем в процессе работы МК сравнивает текущие параметры с эталоном и показывает отклонение (в хорошую или плохую стороны), а также в зависимости от настроек может выдать предупреждение.

  • Габариты!

Маршрутный бортовой компьютер Multitronics RIF-500 предупредит пользователя о невыключенных габаритах и позволит сохранить в целостности АКБ автомобиля. Также возможна регулировка яркости индикатора при выключенных и при включенных габаритах и автоматически будет переключать ее в зависимости от времени суток.

  • Журнал предупреждений!

Даже если вы пропустили какое-то предупреждение бортового компьютера или отключили его, оно сохраняется в памяти и возможно просмотреть список предупреждений для анализа аварийных ситуаций и событий.

  • Подключение двух парктроников Multitronics!

Для безопасной парковки автомобиля к МК Multitronics RIF-500 можно подключить до двух парктроников Multitronics (версии 3.0), что позволит защитить переднюю и заднюю зоны машины. Подключив парктроники Multitronics, вы получите многофункциональную систему без "размножения" дополнительных модулей в салоне автомобиля.

  • Поддержка самого большого числа оригинальных протоколов иномарок! (более 40 протоколов)

Отличия работы по оригинальному протоколу от работы по протоколу OBD-2:

  1. Легкое подключение - все параметры считываются с линии диагностики автомобиля.
  2. Отсуствие дополнительных подключений - часто по оригинальному протоколу возможно считывать остаток топлива в баке, что позволяет отказаться от подключения дополнительных проводов.
  3. Скорость работы - как правило скорость работы по оригинальному протоколу выше, чем по протоколу OBD-2.
  4. Работа с большим количеством автомобилей - как правило по оригинальному протоколу диагностики работают все автомобили данного производителя, в то время как на машинах одной и той же марки протоколы OBD-2 могут быть различными либо вообще отсутствовать.
  5. Работа с машинами, не поддерживающими OBD-2 - многие производители отключают поддержку протокола OBD-2 в машинах для определенных рынков сбыта. В этом случае работа универсальных приборов становится невозможна, в то время как по оригинальному протоколу машины продолжают работать. Пример - автомобили Nissan для рынка России.
  6. Расширенная диагностика - оригинальный протокол позволяет диагностировать большее количество неисправностей по сравнению с протоколом OBD-2.







Описание Дисплея пользователя 4

Р/мгн - мгновенный расход на 100 км или в час

Р/сред - средний расход на 100 км за поездку

Обор - обороты двигателя

Путь - путь за поездку

Вр/поез - время в поездке

Напр - напряжение бортовой сети

Тож - температура охлаждающей жидкости

Б/поез - общий расход топлива за поезду (бензин за поездку)

ТВозд - температура воздуха

Скор - текущая скорость

Бак - остаток топлива в баке

Прогн - прогноз пробега на остатке топлива в баке



Описание Дисплея пользователя 5

Дисплей пользователя 5

ХХХ км/час - текущая скорость

ХХХХХ расход/100 (расход/час) - мгновенный расход топлива

ХХХ Бак,л - остаток топлива в баке

ХХХХХ Км Прогноз - прогноз пробега на остатке топлива в баке



Описание Дисплея средние 6

Дисплей средние 6

ХХХХХ л/100 - средний расход топлива за поездку

ХХХХХ Литры - израсходованное топливо за поездку

ХХХХХ Путь - пройденный путь за поездку

ХХХХХ Время - время в поездке







Поддерживаемые типы ЭБУ

В универсальном режиме маршрутный бортовой компьютер Multitronics RIF-500 работает со всеми инжекторными автомобилями (ограничения см. внизу страницы).

Маршрутный бортовой компьютер поддерживает самое большое число оригинальных протоколов иномарок

Если автомобиль работает по протоколу OBD-2 и одновременно есть его поддержка по оригинальному протоколу диагностики, то необходимо выбрать оригинальный протокол.



Поддерживаемые оригинальные протоколы иномарок:



Название протокола
Марка автомобиля
Тип ЭБУ Поддерживаемые машины

ДЭУ1

ДЭУ2

ДЭУ3

Daewoo

IEFI-6

ITMS-6F

IEFI-S

Lanos (евро-2)

Nexia (евро-2)

Nubira

Leganza

Авео

Авео2

Авео3

Авео4

Chevrolet

Daewoo

HV240

MR140

Sirius-D4

Aveo

Lacetti

Rezzo (Takuma)

Spark

Lanos (евро-3)

Nexia (евро-3)

Рено

Renault

EMS3132

Logan

Symbol

Kangoo

Tiggo

Chery Tiggo

CreatWall Hover

BYD F3

и др.

Nissan Nissan

Almera, Almera Classic, Maxima, Micra, Murano, Navara, Note, Pathfinder, Primera, Qashqai, Teana, Terrano, Tiida, X-Trail и др.

большинство автомобилей Nissan после 2000 г.в. с колодкой OBD-2 и присутствием в ней контакта №7

Subaru Subaru

Forester, Legacy, WRX и др.

большинство автомобилей 1999...2005 г.в.

GW GreatWall Bosch

Deer G3

Deer G5

Safe

VAG1...VAG12

концерн VAG:

Audi

Seat

Skoda

Volkswagen

  большинство автомобилей с 1990 года выпуска
Toyota Toyota

большинство автомобилей Toyota 1998...2003 г.г. выпуска (в том числе автомобили с правым рулем)

обязательно наличие 16-контактной колодки диагностики и контакта №7

T_OBD1 Toyota   большинство автомобилей до 1998 года выпуска
Mitsu1 (Mitsu) Mitsubishi

автомобили с 1995 года, преимущественно с правым рулем

обязательно наличие 16-контактной колодки диагностики и контакта №7

Mitsu2 Mitsubishi

автомобили преимущественно с дизельными двигателями (Pajero Sport и др.)

обязательно наличие 16-контактной колодки диагностики и контакта №7

Mitsu3 (MitsuN) Mitsubishi

автомобили с 1998 года

обязательно наличие 16-контактной колодки диагностики и контакта №7

Mitsu4 Mitsubishi   автомобили с 12-контактной колодкой диагностики
Mitsu5 Mitsubishi

обязательно наличие 16-контактной колодки диагностики и контакта №7

Opel1... Opel8 Opel

автомобили 1997...2003 г.г. выпуска

обязательно наличие 16-контактной колодки диагностики и контакта №7

SYбен SsangYong   Rexton 2.8 (бензин)
SYдиз1 SsangYong

Actyon 2.0 (дизель)

Kyron 2.0 (дизель)

Rexton 2.7 (дизель XDI)

SYдиз2 SsangYong   Rexton 2.7 (дизель XVT)
Cons1 Nissan   большинство автомобилей Nissan до 2000 г. в. с 14-контактной колодкой диагностики
ConsD1 Nissan   автомобили Nissan с дизельными двигателями и 16-контактной колодкой диагностики (контакт №7 отсутствует)
Honda Honda   большинство автомобилей до 2001 г. с 3- или 5-контактной колодкой диагностики



Поддерживаемые универсальные протоколы OBD-2:



Название протокола Стандарт

OBD2Q

OBD2S

OBD2P

ISO 9141

ISO 14230

OBDCAN ISO 15765-4 CAN
J1850 SAE J1850 VPW


Поддерживаемые протоколы отечественных автомобилей:



Название протокола Марка автомобиля Поддерживаемые ЭБУ

Январь

Бош797

Бош70

ВАЗ

Январь 5.1

Bosch 1.5.4

Bosch 1.5.4N

VS 5.1 Ителма

Январь 7.2

Январь 7.2+ Евро-3

Bosch MP7.0

Bosch 7.9.7

Bosch 7.9.7+

Bosch 7.9.7 Евро-3

М73

Микас

ГАЗ

УАЗ

Микас 5.4

Микас 7.1

Микас 7.2

СОАТЭ 301

СОАТЭ 302

СОАТЭ 309

Ителма VS 5.6

Мик11

ГАЗ

УАЗ

Микас 11 Евро-2

Ителма VS8

М11Е3

ГАЗ

УАЗ

Микас 11ЕТ

Микас 11CR

Крайс ГАЗ

Motorola

"Daimler Chrysler" DCC 2.4L DOHC

Ми10.3

ГАЗ

УАЗ

ИЖ

ЗАЗ

Daewoo

Микас 7.6

Микас 10.3

IVECO УАЗ

Bosch EDC16C39

Iveco F1A 2.3 дизель

OBD2Q УАЗ Bosch ME 17.9.7
OBD2E ВАЗ ВАЗ Евро-4









Список функций бортового компьютера



красным цветом отмечены новые функции в сравнении с Multitronics SE-50

Точный список функций зависит от марки автомобиля и типа используемого ЭБУ.



Функции:








Дисплеи "ПАРАМЕТРЫ 1-3" (для Универсального режима Параметры 1-2) ВАЗ Мик11 Крайс Микас Оригинальные протоколы ино. OBD 2Q/2Р/2S OBD CAN J1850 Унив.
1 Мгновенный расход топлива + + + + + + + +
2 Остаток топлива в баке + + + + + + + +
3 Температура охлаждающей жидкости + + + + + + +
4 Температура воздуха + + + + + + + +
5 Скорость + + + + + + + +
6 Обороты + + + + + + + +
7 Напряжение + + + + + + + +
8 Время + + + + + + + +
9 Дроссель + + + + + + +
10 Массовый расход воздуха + + + + + + +
11 Прогноз пробега на остатке топлива в баке + + + + + + + +
12 Напряжение на датчике кислорода

+

только для ВАЗ


+ + + + +
13 Положение шагового двигателя + + + +



14 Поправка УОЗ

+




15 Длительность впрыска + + + +


+
