Иммобилайзер MEGUNA СФИНКС 1.6S (глушение через 10 сек.)

1 000

Новый компактный иммобилайзер, имеет возможность установки в штатный жгут проводки, не имеет никаких индикаторов, т.е. систему обнаружить почти не возможно.Имеет возможность управления замком капота, реализована функция анти-захвата. Во время активации блокировки двигателя имитирует неисправность.

Принцип действия

Принцип действия С1.6s состоит в том, что при несанкционированном запуске двигателя автомобиля (С1.6s в режиме охраны) иммобилайзер прежде, чем заглушит двигатель, в течение некоторого времени будет имитировать неисправность, периодически кратковременно блокируя двигатель
при первой попытке несанкционированного запуска двигатель окончательно заглохнет через 11 секунд после включения зажигания;
после второй попытки запуска двигатель заглохнет через 6 секунд;
при последующих попытках запуска двигатель будет глохнуть через случайное время в интервале от 1 до 4 секунд.
Если при программировании выбран жесткий тип блокировки (H-type), то двигатель будет блокироваться без предварительного кратковременного глушения.

После остановки автомобиля двигатель остается заблокированным до выключения зажигания, но не менее 5-ти секунд (в течение этих 5-ти секунд разблокировать иммобилайзер невозможно).

Программирование иммобилайзера

Сфинкс 1.6s позволяет путем программирования выбрать тип блокировки двигателя
безопасный тип (S-type) – до окончательного глушения двигателя С1.6s несколько раз кратковременно включит реле блокировки;
жесткий тип (H-type) – С1.6s через определенное время (см. Принцип действия) после включения зажигания заблокирует двигатель без предварительного кратковременного глушения.
Программирование выполняется следующим образом

Снять С1.6s с охраны.
При включенном зажигании нажать на педаль тормоза и не отпуская ее коснуться рукой сенсора. Удерживать сенсор и педаль тормоза до тех пор, пока не прозвучит 1 или 2 длинных звуковых сигнала, соответствующих необходимому типу блокировки.
После выполнения этих действий прозвучит 2 коротких звуковых сигнала.

Установка и подключение

СФИНКС 1.6s может устанавливаться в любом подходящем месте, исключающем попадание влаги, воздействие высоких температур и т.д. С1.6s подключается следующим образом

Красный + 12V DС
Зеленый корпус (–)
Желтый – зажигание (+)
Этот провод подсоединяется к проводу от замка зажигания, на котором имеется + 12V при ключе зажигания в положении "ВКЛ" и напряжение 0V при ключе зажигания в положении "ВЫКЛ".

Синий - выключатель педали тормоза (&8722;)
Белый – выключатель педали тормоза (+)
Применение синего или белого провода определяется конкретным вариантом управления иммобилайзером (способ управления &8722; нажать на тормоз (т.е. белый провод подключен к выключателю педали тормоза) и коснуться сенсора &8722; лишь один из возможных вариантов).

Черный – сенсор
Подключается к винту или небольшому металлическому элементу салона автомобиля, не имеющих контакта с корпусом автомобиля.
Корчиневый - выход (–) к реле блокировки двигателя.

Технические характеристики Meguna Sphinks 1.6s

сверхмалые габариты, позволяющие спрятать С1.6s даже в жгуте проводов;
оригинальный алгоритм имитации неисправности двигателя;
отсутствие индикатора работы иммобилайзера, создающее трудности для его обнаружения;
только правильные действия по снятию с охраны С1.6s подтверждаются звуковым сигналом;
защита от попыток угонщика разблокировать иммобилайзер;
самокалибрующийся сенсор, электронный технический режим;
возможность индивидуальной установки.
Применение самой передовой элементной базы на основе микроконтроллера фирмы MicroCHIP® и современная технология производства обуславливают его исключительную надежность.

СФИНКС 1.6s может использоваться как самостоятельно, так и в составе любого охранного комплекса.

Технические параметры
Напряжение питания 7 – 20 V
Ток потребления 1,5 mA
Ток выхода к реле блокировки не более 0,5 А
Рабочие температуры - 40o…+ 105o С

Постановка в режим охраны

С1.6s ставится в режим охраны автоматически через 10 секунд после выключения зажигания. При этом прозвучит короткий звуковой сигнал, подтверждая, что система вошла в режим охраны.

Снятие с режима охраны

Для снятия С1.6s с охраны необходимо до включения зажигания нажать на педаль тормоза (подать "+" на белый провод или "–" на синий провод иммобилайзера (см. схему подключения) от выключателя педали тормоза) и затем не отпуская ее коснуться рукой сенсора. При этом прозвучит 2 коротких звуковых сигнала, подтверждающих снятие С1.6s с охраны. После этого в течение 10 секунд необходимо включить зажигание.

Если зажигание не было включено в течение этих 10 секунд, С1.6s автоматически переходит в режим охраны, о чем оповестит короткий звуковой сигнал.

В С1.6s применена защита от попыток угонщика разблокировать иммобилайзер. После 3-х попыток несанкционированного запуска двигателя снять с охраны С1.6s можно будет только через 4 минуты при условии выключенного зажигания.

Если в течение 4-х минут включалось зажигание или снималась клемма с аккумулятора, то отсчет 4-х минутного интервала времени начинается сначала.

Технический режим

Если Вы оставляете автомобиль на СТО, введите иммобилайзер С1.6s в технический режим работы (в этом режиме С1.6s не будет блокировать двигатель).

Вход в технический режим

Снять С1.6s с охраны.
При включенном зажигании удерживать педаль тормоза и сенсор в течение 5-ти секунд, пока не прозвучит 4 коротких звуковых сигнала, подтверждающих вход в технический режим.
При отключении аккумулятора автомобиля технический режим сохраняется.

Выход из технического режима

Снять С1.6s с охраны (до включения зажигания нажать на педаль тормоза и затем не отпуская ее коснуться рукой сенсора, пока не прозвучит 2 коротких звуковых сигнала).

Гарантийные обязательства

Гарантия производителя продолжительностью 2 года с момента приобретения иммобилайзера при соблюдении условий эксплуатации.

Данный продукт произведен с максимальной тщательностью в соответствии с международными стандартами качества и подвергается обязательному тестированию.

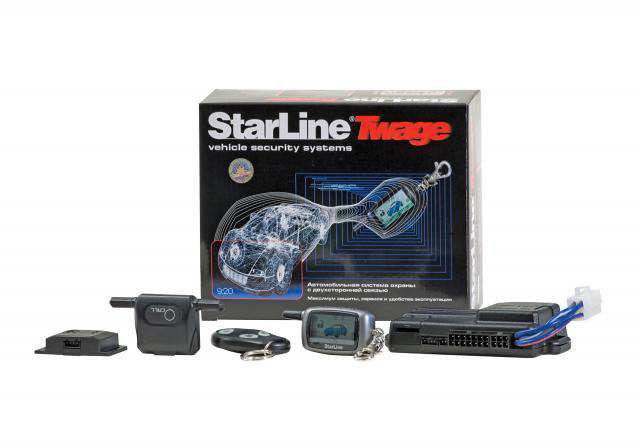

Купите в комплекте
